產品展示

當前位置:主頁 > 產品展示 > 電壓繼電器 > JY8-32B

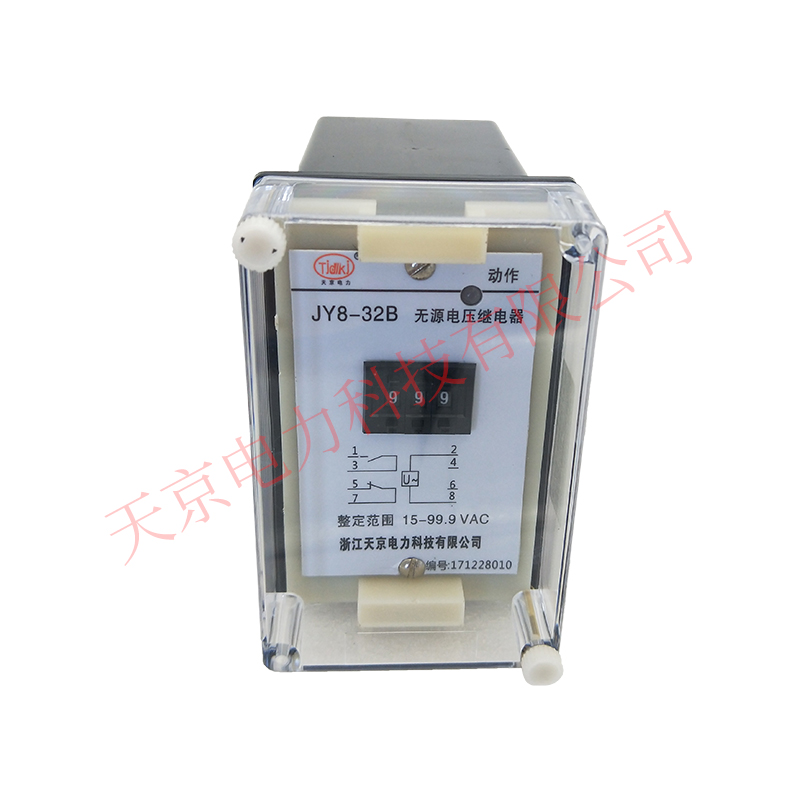

JY8-32B

產品時間:2020-08-25 10:06:47

JY8-10.20.30系列由天京電力公司生產節能無源電壓繼電器用于發電機,變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的動作元件。本繼電器是在 JY 繼電器的基礎上改進的,繼電器用進口數碼開關,新型開關電源模塊,高性能全透明的進口中間繼電器,保證繼電器安全可靠。 本產品同樣具有高精度、功耗小,整定值在15V 以上者不需要加直流輔助電源,無發熱現象,動作時間快,返回系數高,整定直觀方便,范圍寬,作為低電壓使用時無抖動現象,本繼電器外形尺寸及接線端子與 JY、DY 完全相同,是更新換代的好產品。
詳細介紹

JY8-10.20.30系列由天京電力公司生產節能無源電壓繼電器用于發電機,變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的動作元件。本繼電器是在 JY 繼電器的基礎上改進的,繼電器用進口數碼開關,新型開關電源模塊,高性能全透明的進口中間繼電器,保證繼電器安全可靠。 本產品同樣具有高精度、功耗小,整定值在15V 以上者不需要加直流輔助電源,無發熱現象,動作時間快,返回系數高,整定直觀方便,范圍寬,作為低電壓使用時無抖動現象,本繼電器外形尺寸及接線端子與 JYDY 完全相同,是更新換代的好產品.

JY8  系列節能型無源電壓繼電器 說明書

1V440V 須用輔助電源

15V130V 無輔助電源

80V240V 無輔助電源

180V440V 無輔助電源

直流輔助電壓:220V110V48V24V

交流回路功耗小于1VA(額定電壓值時)直流回路功耗:在額定輔助電壓

,繼電器功耗不大于下表規定值:

直流輔助電壓允許變化范圍:0.81.10倍額定值

動作時間:

過電壓繼電器:0.8倍整定值突加到1.2倍整定值的動作時間不大于

40ms

低電壓繼電器:1.2倍整定值突加到0.8倍整定值的動作時間不大于

40ms

返回時間:

過電壓繼電器:返回時間不大于40ms

低電壓繼電器:返回時間不大于40ms

1V440V 須用輔助電源

15V130V 無輔助電源

80V240V 無輔助電源

180V440V 無輔助電源

直流輔助電壓:220V110V48V24V

交流回路功耗小于1VA(額定電壓值時)直流回路功耗:在額定輔助電壓

,繼電器功耗不大于下表規定值:

直流輔助電壓允許變化范圍:0.81.10倍額定值

動作時間:

過電壓繼電器:0.8倍整定值突加到1.2倍整定值的動作時間不大于

40ms

低電壓繼電器:1.2倍整定值突加到0.8倍整定值的動作時間不大于

40ms

返回時間:

過電壓繼電器:返回時間不大于40ms

低電壓繼電器:返回時間不大于40ms

返回系數:

過電壓繼電器返回系數不小于0.95

低電壓繼電器返回系數不大于1.05

整定誤差:

整定值在1V 至最大值范圍內,整定誤差不大于±3%

返回系數:

過電壓繼電器返回系數不小于0.95

低電壓繼電器返回系數不大于1.05

整定誤差:

整定值在1V 至最大值范圍內,整定誤差不大于±3%

JY8  系列節能型無源電壓繼電器 說明書

在極限溫度下,在1V 以上任一整定點的誤差不大于±4%

在輔助電壓極限變化范圍內,1V 以上任一整定點上整定值的變差不大于

±1%

觸點容量:繼電器觸點可長期接通5A,分斷容量當在電壓不超過250V

電流不超過2A,時間常數為5ms 的電感性負荷直流電路中為50W

電壽命不低于10萬次。

絕緣電阻:繼電器各導電端子連在一起對外露的非帶電金屬部分或外設

之間,用開路電壓為500V 的兆歐表測量其絕緣電阻不小于300MΩ。

介質強度:繼電器各導電端子連在一起,對外露的非帶電金屬部分或外

設之間,應能承受2000V(有效值)50Hz 的交流電壓歷時1分鐘試驗而無

絕緣擊穿或閃絡現象。

工作環境條件:

溫度:-10℃~+50℃(0℃~40℃保證精度)

相對濕度:不大于90%

海拔高度:不大于2000米。

抗干擾性能:符合 GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》

在極限溫度下,在1V 以上任一整定點的誤差不大于±4%

在輔助電壓極限變化范圍內,1V 以上任一整定點上整定值的變差不大于

±1%

觸點容量:繼電器觸點可長期接通5A,分斷容量當在電壓不超過250V

電流不超過2A,時間常數為5ms 的電感性負荷直流電路中為50W

電壽命不低于10萬次。

絕緣電阻:繼電器各導電端子連在一起對外露的非帶電金屬部分或外設

之間,用開路電壓為500V 的兆歐表測量其絕緣電阻不小于300MΩ。

介質強度:繼電器各導電端子連在一起,對外露的非帶電金屬部分或外

設之間,應能承受2000V(有效值)50Hz 的交流電壓歷時1分鐘試驗而無

絕緣擊穿或閃絡現象。

工作環境條件:

溫度:-10℃~+50℃(0℃~40℃保證精度)

相對濕度:不大于90%

海拔高度:不大于2000米。

抗干擾性能:符合 GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》

的有關要求
