當前位置:主頁 > 產品展示 > 電壓繼電器 > JY-7GB

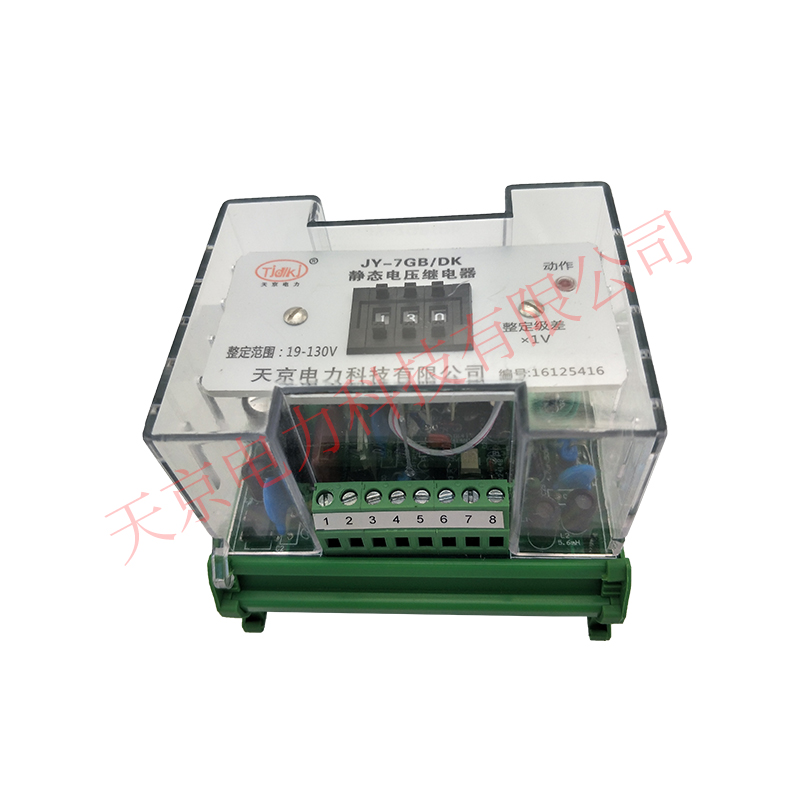

JY-7GB

產品時間:2020-08-25 10:28:36

JY-7G系列端子排電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中,作為過電壓保護或低電壓閉鎖啟動元件。
詳細介紹

JY-7G系列端子排電壓繼電器用于發電機、變壓器、輸變電線路的繼電保護裝置中,作為過電壓保護或低電壓閉鎖啟動元件。

產品特點:

1、  整定方便,采用三位撥盤開關整定電壓值,直觀方便,無須校驗。DK(不帶輔助電源)電壓繼電器整定范圍: 19V~ 130V40V~ 260V200V~420V帶輔助電源電壓繼電器整定范圍:10V~399V2、帶輔助電源電壓繼電器,輔助電源采用開關電源工作方式,交直流通用,范圍大,交流60V-260V直流90V-300V3、精度高,級差小為1V,誤差小4、可靠性高,無抖動,無拒動,動作快,返回系數高。

◎原理說明: 被測電壓經過隔離取樣后,得到與被測電壓成比例的取樣電壓Ui, Ui經撥盤整定,再進行整流濾波,得到直流Uo,邏輯回路將Uo與門坎電壓Uz進行比較。

不帶輔助電源的電壓繼電器:Uo<Uz, 則出口繼電器不動作:Uo>Uz, 則出口繼電器動作。欠電壓在欠電壓狀態下動作指示燈發光,過電壓在過電壓狀態下動作指示燈發光。

1、  在過電壓狀態下,繼電器投入使用瞬間,由于開關斬波產生工作電源有200ms延時,因此,繼. 電器接點反應時間為200ms

2、  由于采用開關斬波,可能給電源帶來輕微斬波干擾,在要求很高的使用情況下,建議用有輔助電源的繼電器。

3、  帶輔助電源電壓繼電器:輔助電源AC60V~260V DC90V~300VAC48VDC48V。直流輔助電源允許變化范圍0. 8~1.15倍額定電壓。功耗:交流回路功耗小于2VA (最大整定電壓值時) ;直流回路功耗小于3W (出口繼電器動作后)。動作時間:欠電壓繼電器: 0. 5倍整定值的動作時間不大于20ms過電壓繼電器: 1. 2倍整定值的動作時間不大于25ms2倍整定值的動作時間不大于20ms返回時間:欠電壓繼電器返回時間不大于27ms;過電壓繼電器返回時間不大于27ms。返回系數:欠電壓繼電器返回系數1.04~1. 08,過電壓繼電器的返回系數0.92~0. 96。整定誤差:額定值在10V至最大值范圍內,整定誤差不大于2%;在極限溫度下,10V以 上任一整定值的誤差不大于3%;在輔助電源極限變化范圍內,10V以 上任一整定值的誤差 不大于3%。觸點容量:繼電器輸出電路的觸點能斷開電壓不大于250V,時間常數為50.75ms的直流有感負荷電路為50W,電壓不大于250V的交流電路(功率因數COSφ為0.40.1)250VA。繼電器觸點可長期接通5A。電氣壽命:電壽命:不低于10次。機械壽命:不低于106次。介質強度:繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間能承受2000V (有效值)0HZ的交流電壓歷時1分鐘試驗而無絕緣擊穿或飛弧現象。絕緣電阻:繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MQ2。整定方法和使用本繼電器采用數字撥盤整定,三位數字從左到右分別為百位、十位、個位,三位數字即為整定的電壓。例如:三位數字是220,即為220V。 由于不帶輔助電源的電壓繼電器采用電源電激式,只要電壓符合即可,帶輔助電源電壓繼電器采用開關電源,所以輔助電源無須考慮極性,只要電壓符合即可,.所以被測電壓無須考慮串、并接法,只要按接線圖接入即可。
