產品展示

當前位置:主頁 > 產品展示 > 漏電繼電器 > LLJ-200F

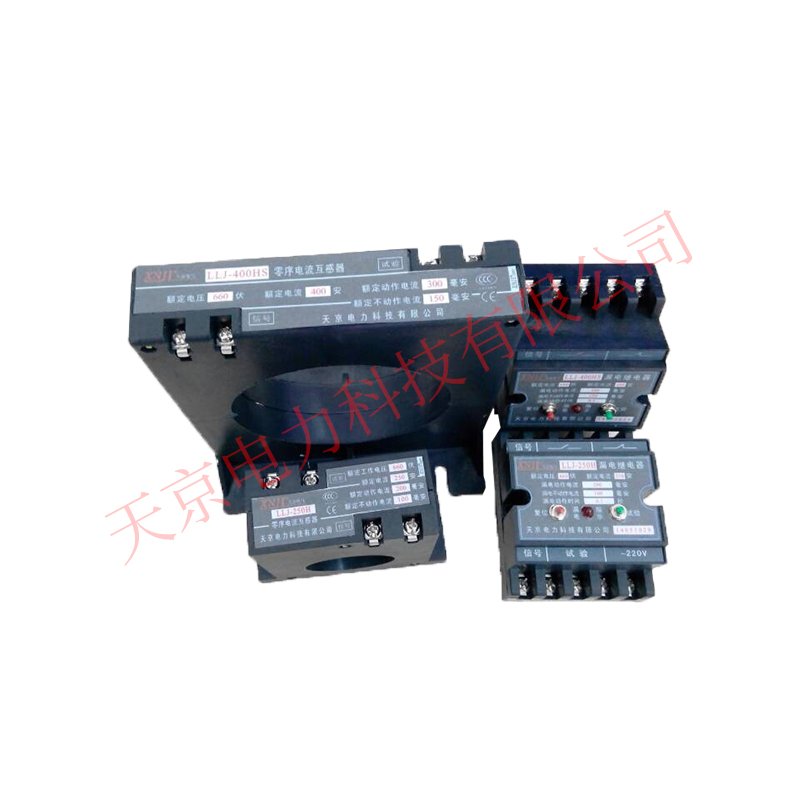

LLJ-200F

產品時間:2020-09-05 10:07:12

LLJ-□F(S)系列漏電繼電器(以下簡稱繼電器)適用于交流電壓至690V,頻率為 50HZ,該繼電器與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成 漏電保護裝置,作漏電和觸電保護之用,可配備蜂鳴器、信號等各種聲光器件結合組成 漏電報警裝置。
詳細介紹

漏電繼電器:LLJ-32F LLJ-63F  LLJ-100F LLJ-150F LLJ-200F LLJ-250F LLJ-320 LLJ-400F LLJ-630F LLJ-800F LLJ-1000F  LLJ-1500F

LLJ- □F F (S S )型漏電繼電器說明書
一、產品用途及特點
LLJ-□F(S)系列漏電繼電器(以下簡稱繼電器)適用于交流電壓至690V,頻率為
50HZ,該繼電器與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成
漏電保護裝置,作漏電和觸電保護之用,可配備蜂鳴器、信號等各種聲光器件結合組成
漏電報警裝置。
體積小,安裝使用方便,動作值固定分檔可調,動作可靠,連續供電穩定,操作簡易。
能適應各地用戶,可以用來對線路進行接地故障保護,防止由于接地故障電流引起的設
備事故或電氣火災,也可用來對人體觸電解除提供間接接觸保護。
它是安全使用的網改最新產品。該繼電器的動作時間分快速型和延時型,配合使用時
對干線和支線進行分級選擇保護,完全可替代過去LLJ-□F(S)、HLJ-□H(S)、JD1及
JD3系列漏電繼電器。
該繼電器是電子式電流動作型漏電繼電器,主要由零序電流互感器、電子線路、試
驗回路及出口繼電器組成其工作原理如下:
接線如圖(1),穿入主線路的零序互感器,在主線路沒有漏電的情況下,矢量和等
于零或極微,當主線路上有漏電或人觸電時,零序互感器就感應到一個不平衡的電流矢
量和信號,零序電流互感器的電路發生對地漏電時IA+IB+IC≠0。送入主機進行放大后,
檢測漏電流是否超過整定值,并把結果送入執行機構來執行。此時零序電流互感器會產
生一個感應信號,此信號經電子線路處理,當漏電電流達到動作值時,使可控硅導通觸
使繼電器動作,利用繼電器常開、閉點控制主線路斷路器或接觸器斷開,切除故障線路
達到保護的目的。試驗回路由電阻與按鈕等元件組成,按下試驗按鈕,有一電流流過互
感器,相當于主線路有漏電電流,指示燈亮,出口繼電器就應能動作。按下復歸按鈕,
燈滅,出口繼電器返回。
