一，概術

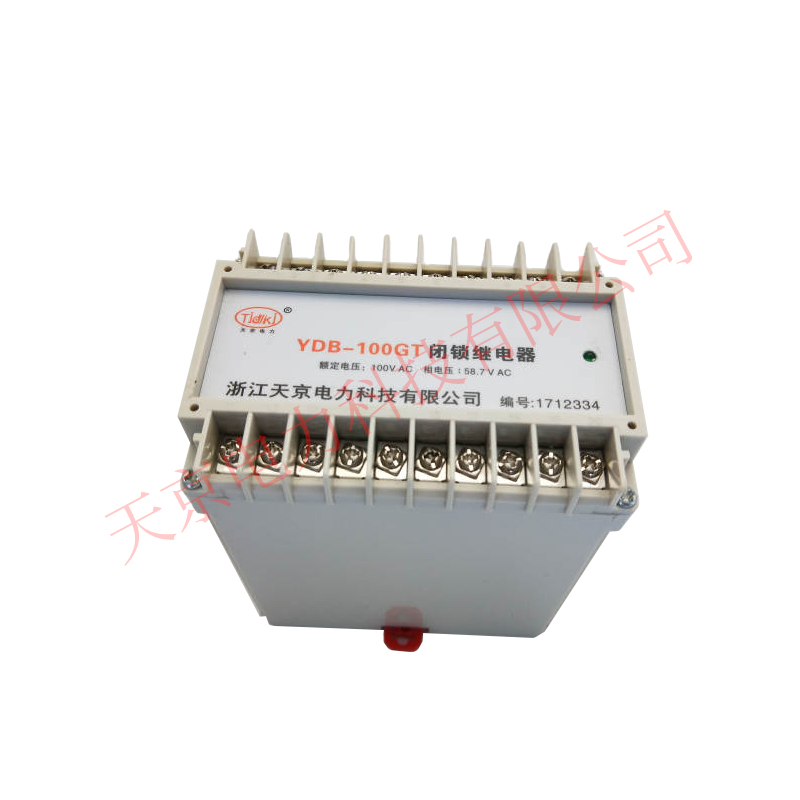

天京電力生產的導軌閉鎖繼電器(以下簡稱繼電器)用于發電廠及變電所內高壓母線帶電時防止合接地刀閘。
二，技術參數
1. 額定電壓電壓100V
2. 額定頻率50HZ
3. 額定電壓(線電壓100V，相電壓58V)下，繼電器每相所消耗的功率不大于5VA.加對稱電壓100V時，繼電器執行元件1JH、2JH轉換觸點動斷部分的斷開時間不大于15ms。
4. 觸點容量5A.AC250V
四. 調整和檢驗
1. 在閉鎖繼電器端子2-4-6-8腳上加上對稱電壓100V（相電壓58V）此時繼電器轉換觸點的動段部分?jǐn)嚅_(kāi)，此時繼電器轉換觸點的動斷部分?jǐn)嚅_(kāi)時間不大于0.01s。
2. 閉鎖繼電器在A相/B相/C相.同樣繼電器若一相或兩相斷線時能可靠動作.只有三相同時段電繼電器觸點才返回原始無電狀態。
3. 繼電器面板指示燈為帶點指示燈，正常情況下此燈常亮。
