當前位置:主頁 > 產品展示 > 電壓繼電器 > TJJL-G1A

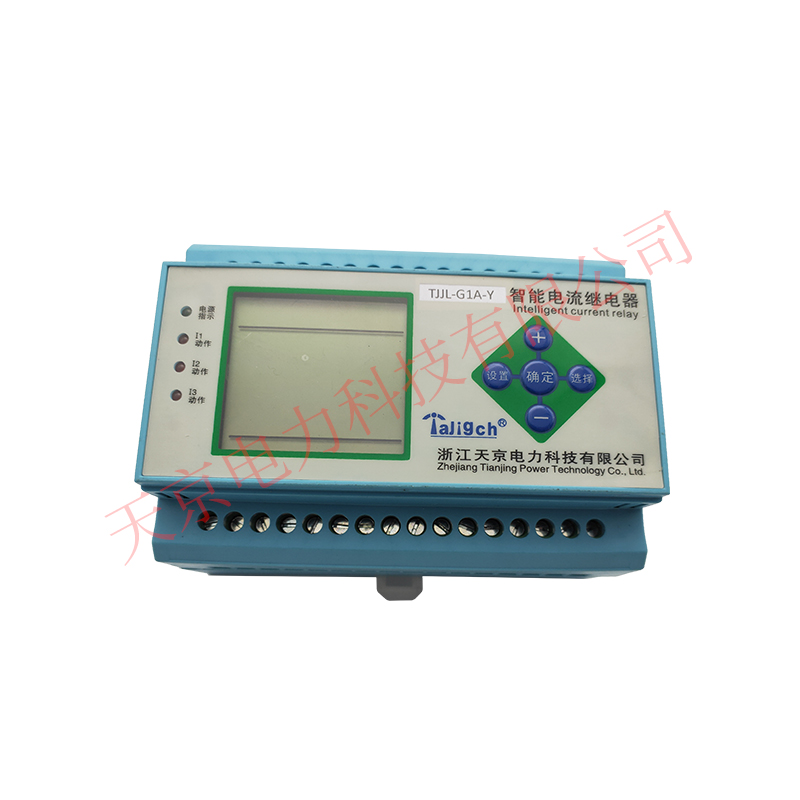

TJJL-G1A

產品時間:2020-08-22 10:12:45

TJJL系列三相電流繼電器是帶延時功能的液晶顯示交流電流繼電器。可用于發電機,變壓器和輸電線的繼電保護裝置中,作為過電流或欠電流閉鎖的動作元件。該繼電器由數字電路構成執行回路,具有靈敏度高,實時測量并顯示當前電壓值等特點。多相輸入時,各相同時整定,出口同一繼電器。
詳細介紹

TJJL- G1A-Y智能電流繼電器使用說明書

一.概述

TJJL系列三相電流繼電器是帶延時功能的液晶顯示交流電流繼電器。可用于發電機,變壓器和輸電線的繼電保護裝置中,作為過電流或欠電流閉鎖的動作元件。該繼電器由數字電路構成執行回路,具有靈敏度高,實時測量并顯示當前電壓值等特點。多相輸入時,各相同時整定,出口同一繼電器。

二.技術參數.

額定輔助電源:DC50320V AC30265V

額定輸入電流AC0.1- 50A AC

額定頻率:50HZ

整定電流范圍:0.1- 50A AC

四. 絕緣性能.



繼電器各電路與外露導電部分之間,以及各獨立回路之間,分別用開路電壓為1000V的搖表測試其絕緣電阻

100M? 。

介質強度.

  繼電器各電路與外露導電部分之間,以及各獨立回路之間,應能承受2KV50HZ)交流試驗電壓,歷時1min的試驗,無絕緣擊穿或閃絡現象。

電流整定范圍值: 0.1- 10.Aac .  0.1-30Aac  0.1-50Aac

時間整定范圍值: 0.1-99.9S


1.       I1. 在正常運行界面下,按1次(設置)鍵,此時進入I 1電流設置頁面,按+加或 -減鍵設置電流,設置你所需要的工作電流 。

2.      I 1. 在正常運行界面下. 按2次(設置)鍵.  此時進入I 1電流動作時間設置頁面. 按+加或 -減設置時間.

3.      I 2. 在正常運行界面下,按3次(設置)鍵,此時進入I 2電流設置頁面,按+加或 -減鍵設置電流,設置你所需要的工作電流 。

4.      I 2. 在正常運行界面下. 按4次(設置)鍵.  此時進入I 2電流動作時間設置頁面. 按+加或 -減設置時間.

5.      I 3. 在正常運行界面下,按5次(設置)鍵,此時進入I 3電流設置頁面,按+加或 -減鍵設置電流,設置你所需要的工作電流 。

6.      I 3. 在正常運行界面下. 按6次(設置)鍵.  此時進入I 3電流動作時間設置頁面. 按+加或 -減設置時間  全部設置完成 . 按(確認)鍵完成.


7.      當輸入任意一相過電流滿足動作條件(動作電流超過門檻且整定延時時間到時),繼電器動作,同時燈亮,并且I1. I2(或I3)燈指示滿足動作條件的動作相。S燈亮,時間已到,繼電器已出口。

當輸入值接近動作條件時,繼電器進入動作預備狀態,所有芯片資源全部用來計算輸入值,一旦滿足條件,立即啟動計時。繼電器設有啟動量連續判斷功能和突變量連續判斷功能,能夠有效迅速的判斷輸入值,并躲過短時干擾。

電流精度:±0.1%

工作環境:-10℃~+40,5%~95%無凝露;

重量:不大于1.2kg

  返回系數:過量動作:0.9

欠量動作:1.1

延時整定范圍: 0.1-99.9S

延時精度:2%±50ms

接點容量:載流容量 5A

斷弧容量 30WDC);62.5VA AC

儲存環境:-25℃~+70,5%~95%
